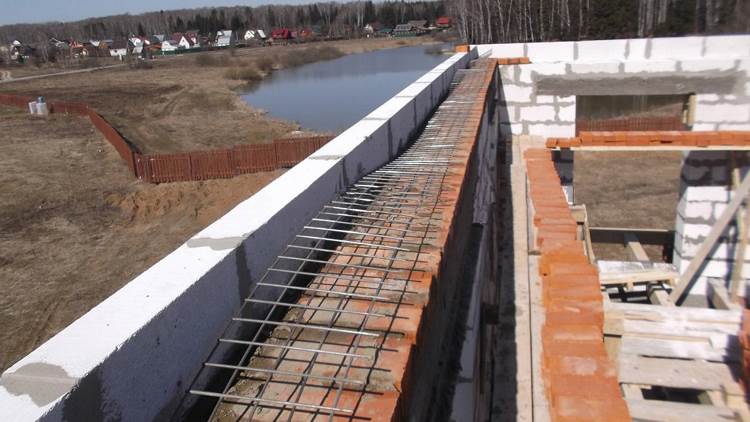

Армопояс — это железобетонный пояс, проходящий по верхнему периметру стен и служащий основанием для укладки плит перекрытия. Он связывает стены в единую конструкцию, равномерно распределяет нагрузку и предотвращает появление трещин при усадке или деформации фундамента. Без армопояса перекрытие может опираться неравномерно, а кладка — растрескаться под давлением. Особенно важен армопояс при строительстве из газобетонных, керамических и других лёгких блоков.
Задачи армопояса
— обеспечить прочную и ровную опору для плит перекрытия;
— распределить нагрузку от перекрытий и крыши на стены;
— объединить несущие стены в единую жёсткую рамку;
— компенсировать усадку и температурные подвижки;
— повысить устойчивость здания к горизонтальным нагрузкам (ветер, подвижки грунта).
Армопояс выполняется на каждом уровне, где монтируются тяжёлые конструкции — плиты, фермы, балки, мауэрлат.
Где нужен армопояс
- По верху несущих стен перед монтажом плит перекрытия.
- Под мауэрлатом при устройстве крыши.
- На уровне цоколя (при слабом фундаменте или неоднородных грунтах).
В домах из кирпича армопояс делают реже, но в блоковых и газобетонных домах — обязательно.
Конструкция армопояса
Армопояс представляет собой замкнутый железобетонный контур сечением 200×250 мм (или больше при высокой нагрузке). Внутри размещается арматурный каркас из четырёх продольных стержней Ø10–12 мм, соединённых хомутами Ø6 мм с шагом 200–250 мм.
Каркас располагается так, чтобы защитный слой бетона по всем сторонам составлял не менее 25 мм.
Опалубка для заливки
Существует несколько способов устройства опалубки:
1. Из досок или фанеры.
Применяется при кирпичных стенах. Снаружи устанавливают щиты, изнутри крепят распорки и стяжки. После застывания бетона опалубку снимают.
2. Из U-образных блоков.
Используется в домах из газобетона или керамоблоков. Блоки образуют несъёмную опалубку, внутри которой заливается бетон. В этом случае сохраняется тепловая однородность стены и исключаются мостики холода.
3. Комбинированная.
Снаружи устанавливаются блоки, а изнутри временная опалубка из фанеры. После заливки бетонной смеси фанера снимается, а блоки остаются как часть стены.
Армирование
— Основные стержни арматуры укладываются вдоль стен в два ряда (верхний и нижний).
— Расстояние между стержнями — 150–200 мм.
— Соединение выполняется вязальной проволокой или сваркой (если допускается проектом).
— В углах и стыках арматура гнётся и заводится с нахлёстом не менее 40 диаметров (≈400–500 мм).
— Продольные стержни не должны обрываться в углах — они проходят непрерывно по всему периметру.
На внутренних несущих стенах, где опираются плиты, армопояс также должен быть связан с внешним контуром через соединительные прутья.
Заливка бетона
Бетон применяют марки не ниже В20 (М250), подвижный, с фракцией щебня до 20 мм.
Заливка выполняется непрерывно по всему периметру, без разрывов. Для удаления воздуха используют глубинный вибратор или штыкование металлическим прутом.
Поверхность выравнивают правилом, формируя ровную горизонтальную плоскость для опоры плит.
Толщина слоя бетона над арматурой должна быть не менее 30 мм. Это обеспечивает защиту металла от коррозии.
При температуре ниже +5 °C в смесь добавляют противоморозные добавки и укрывают поверхность утеплителем.
Выдержка и уход за бетоном
После заливки армопояс накрывают полиэтиленом и периодически увлажняют.
— Первичное схватывание — через 24 часа;
— Набор прочности до 70 % — через 7 дней;
— Полная прочность — через 28 дней.
Укладку плит перекрытия допускается начинать не ранее чем через 7 суток, если бетон не промерзает и влажность в норме.
Опирание плит на армопояс
Плиты укладывают на цементно-песчаный раствор толщиной 20–30 мм. Глубина опирания:
— для плит длиной до 6 м — не менее 120 мм;
— для плит длиной более 6 м — 150 мм.
Раствор наносится сплошной полосой, без пропусков. После укладки плит швы заполняют раствором, а поверхность при необходимости выравнивают.
Особенности при стенах из блоков
Газобетон и керамоблоки не выдерживают точечных нагрузок. Армопояс устраняется в несъёмной опалубке из U-блоков, которые одновременно служат утеплителем. Внутрь укладывается арматурный каркас и заливается бетон.
Для наружных стен рекомендуется укладывать термовставку из XPS толщиной 30–50 мм, чтобы исключить мостики холода между поясом и стеной.
Типичные ошибки
— отсутствие армопояса при установке плит на блоки;
— разрыв арматуры в углах;
— заливка без вибрации и уплотнения бетона;
— отсутствие защитного слоя над арматурой;
— использование бетона низкой марки (М150 и ниже);
— укладка плит на неокрепший бетон.
Эти ошибки приводят к растрескиванию стен, перекосу плит и снижению прочности конструкции.
Практические советы
- Делайте непрерывный контур армопояса — без разрывов по периметру.
- Для внутренних стен используйте арматурные связи с внешним поясом.
- При работе зимой укрывайте бетон утеплителем или применяйте подогрев.
- Проверяйте горизонтальность поверхности перед монтажом плит — перепад не должен превышать 5 мм.
- Не снимайте временные подпорки опалубки раньше трёх суток после заливки.
Армопояс — не дополнительный элемент, а обязательная часть конструкции. Он обеспечивает устойчивость здания, ровное распределение нагрузок и надёжное основание для плит перекрытия. При соблюдении технологии этот пояс служит десятилетиями без деформаций и потери прочности
