Установочные винты — это особый вид крепежа, предназначенный для фиксации деталей относительно друг друга без сквозного соединения.
Их часто используют в машиностроении, приборостроении, ремонте и сборке различного оборудования. Несмотря на кажущуюся простоту, правильный выбор установочного винта играет важную роль в надежности конструкции.
В этой статье мы расскажем, что такое установочные винты, какие они бывают и на что обращать внимание при выборе.

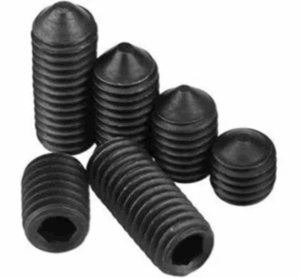

Основные типы установочных винтов
Существует несколько типов установочных винтов, отличающихся по форме наконечника:
- С плоским концом
Универсальный тип. Подходит для временной фиксации, не оставляет следов на поверхности.
Применение: электроника, точные механизмы. - С заостренным концом (конусный)
Врезается в материал и надежно фиксирует деталь.
Применение: при сильной вибрации или необходимости постоянной фиксации. - С цилиндрическим (купольным) концом
Меньше повреждает вал, используется там, где важна деликатность контакта.
Применение: оптика, электроинструменты. - С шарообразным концом
Обеспечивает точечное давление. Хорошо работает с мягкими материалами.
Применение: деревообработка, мебель. - С насечкой на конце
Улучшает сцепление, особенно при использовании в мягких или скользких материалах.
Применение: текстильное оборудование, бытовая техника.
Критерии выбора установочного винта
При выборе установочного винта важно учитывать следующие параметры:
1. Материал изготовления
- Сталь — прочная и недорогая, подходит для большинства задач.
- Нержавеющая сталь — устойчива к коррозии, идеальна для влажной среды.
- Латунь и алюминий — легкие, не ржавеют, но менее прочные.
2. Резьба
Выбирайте тип и шаг резьбы в зависимости от применяемого крепежа. Обратите внимание на соответствие метрике и стандарту (DIN, ISO).
3. Тип шлица
- Шестигранник (внутренний или внешний) — позволяет надежно затянуть винт.
- Прямой или крестообразный шлиц — используется реже, в основном в бытовых целях.
4. Длина и диаметр
Важно, чтобы винт был достаточно длинным для устойчивой фиксации, но не слишком длинным, чтобы не повредить внутренние элементы конструкции.
5. Условия эксплуатации
- В условиях вибрации лучше выбирать винты с заостренным концом.
- При необходимости частого демонтажа — с плоским или купольным наконечником.
- В агрессивной среде — из нержавеющей стали.
Практические советы
- При использовании на валу желательно делать небольшое углубление под винт — это улучшит фиксацию и снизит риск проворачивания.
- Для предотвращения самопроизвольного выкручивания можно использовать резьбовой фиксатор.
- Не используйте слишком большую силу при закручивании — особенно если винт контактирует с мягкими материалами.
Выбор установочного винта — важный этап при сборке или ремонте оборудования. Правильно подобранные винты обеспечат надежную фиксацию, продлят срок службы механизма и снизят риск поломок. Учитывайте форму наконечника, материал, резьбу и условия эксплуатации — и ваш выбор будет точным и надежным.
