Закладные элементы в железобетоне обеспечивают надежное соединение конструкций с металлоконструкциями, инженерным оборудованием и ограждающими системами.
Их применяют при устройстве узлов крепления колонн, ригелей, лестничных маршей, фасадных подсистем, технологических площадок и других частей здания.
Правильный выбор типа, точность изготовления и аккуратный монтаж определяют несущую способность узла, его долговечность и устойчивость к коррозии. Ошибки на любом этапе приводят к смещению осей, невозможности стыковки деталей на площадке и повышенным затратам на переделки.
Виды и назначение
Классификация обычно ведется по конструктивному исполнению, способу анкеровки и назначению в узле. Закладные изделия применяются как опорные, стыковочные, монтажные и крепежные элементы, воспринимающие растяжение, срез, вырыв или комбинацию усилий.
Основные типы

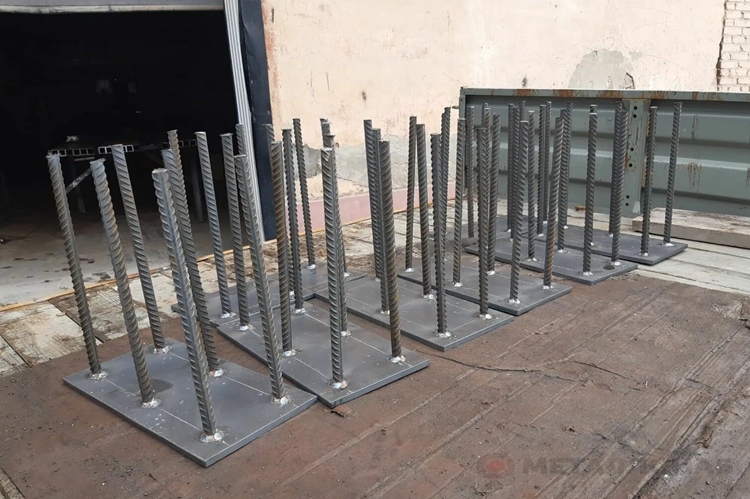

- Пластины с анкерами (шпильки, стержни, изогнутые анкеры): для крепления рам, кронштейнов, фасадных консолей и оборудования.
- Уголки и швеллерные элементы: для образования ребер жесткости, опорных полок и монтажных площадок.
- Закладные с резьбовыми втулками: для болтового крепления без сварки на объекте.
- Петли, проушины, монтажные уши: для строповки, временных креплений и монтажных операций.
Требования к материалам и защите
Для изготовления используют конструкционные стали, а для работы в агрессивных средах предусматривают защитные покрытия или коррозионностойкие материалы. Важно учитывать совместимость с бетоном и условия эксплуатации: влажность, перепады температур, воздействие солей и промышленных выбросов. Защитные решения выбирают с учетом доступности поверхности для обслуживания и допустимости сварочных работ.
Итоги: назначение закладных деталей в узлах железобетона
Закладные детали в узлах железобетонных конструкций предназначены для надёжной передачи усилий между железобетоном и присоединяемыми элементами (сталью, другими ЖБ-элементами, инженерным оборудованием), а также для формирования технологичных и контролируемых соединений на стадии монтажа и эксплуатации.
Ключевой смысл применения закладных изделий – обеспечить предсказуемую работу узла: принять нагрузку через металл (пластину, анкера, выпуски, резьбовые элементы), перераспределить её в тело бетона через анкеровку и арматурный каркас и исключить разрушение по «слабому месту» (отрыв, выкол, смятие, срез) при нормируемых воздействиях.
Какие нагрузки передают и где применяют
Закладные детали передают комплекс силовых воздействий, возникающих в узлах каркаса, ограждающих и специальных конструкций. Тип нагрузки определяется назначением узла, схемой опирания и способом соединения (сварка, болты/анкера, приварка к выпускам арматуры, комбинированные решения).
- Растяжение (вырыв) – передача усилий на анкера и арматурные выпуски при подвеске оборудования, креплении фасадных систем, тяговых связях, узлах с эксцентриситетом.
- Сжатие (смятие) – восприятие опорных реакций и локальных давлений через опорные пластины, столики, закладные под опирание металлических элементов.
- Срез – работа анкеров/шпилек и сварных швов при горизонтальных воздействиях, креплении консолей, элементов ограждений, лестничных маршей, направляющих.
- Изгиб и эксцентриситет – передача моментов в узлах «балка–колонна», в консолях и закладных под кронштейны, когда сила приложена с плечом.
- Крутящий момент – характерен для креплений консолей, ограждений, кронштейнов и узлов со сложной пространственной работой.
- Динамические и вибрационные нагрузки – крепление технологического оборудования, лифтовых направляющих, узлов с переменными воздействиями; требуют повышенного внимания к анкеровке, сварке и усталостной работоспособности.
- Температурные и усадочные воздействия – компенсация перемещений и исключение концентрации напряжений через правильно выбранную схему закрепления (жёсткая/скользящая), конструкцию узла и расположение закладных.
Наиболее типовые зоны применения закладных изделий в железобетоне:
- Узлы каркаса: соединения ригелей и балок с колоннами, крепление металлических связей, опирание стальных элементов на ЖБ.
- Фасад и ограждающие конструкции: крепление подсистем навесных фасадов, витражей, козырьков, навесов, парапетов, экранов.
- Лестницы, площадки, ограждения: крепление косоуров, маршевых элементов, перил, закладные под стойки и консоли.
- Инженерные системы и оборудование: подвесы и опоры трубопроводов и лотков, крепление воздуховодов, кронштейны, закладные под рамы агрегатов.
- Промышленные и специальные объекты: крановые пути и их элементы, технологические площадки, направляющие, закладные под высокие повторяющиеся нагрузки.
Итог: закладные детали – это силовой «интерфейс» железобетонного узла, который обеспечивает передачу растяжения, сжатия, среза, моментов и динамических воздействий в бетон через надёжную анкеровку. Правильно выбранный тип закладного изделия, его геометрия, анкера/выпуски и способ монтажа определяют несущую способность, долговечность и ремонтопригодность соединения в реальных условиях эксплуатации.
