В статье рассмотрим физику температурных воздействий на электрооборудование и объясним, как специальные материалы изоляции, системы обогрева и вентиляции обеспечивают надежную работу наружных подстанций в диапазоне температур 100 градусов.

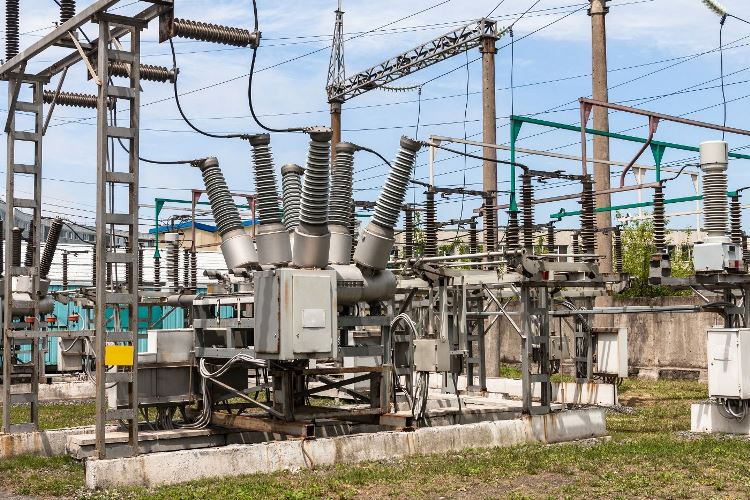

Размещение электрооборудования на открытом воздухе создает экстремальные условия эксплуатации: зимой температура опускается до -40…-50°C, летом корпус на солнце нагревается до +60…+70°C, суточные перепады достигают 30-40 градусов. Комплектные трансформаторные подстанции наружной установки КТПН проектируются с учетом климатических исполнений УХЛ1 (умеренный и холодный климат) или Т1 (тропический), где каждый компонент рассчитан на работу в расширенном диапазоне температур. Изоляция кабелей и обмоток трансформатора сохраняет эластичность при -60°C, смазка подшипников приводов выключателей не застывает, электронные компоненты реле защиты функционируют без сбоев. Система термостатирования автоматически включает обогрев при снижении температуры ниже -5°C и вентиляцию при превышении +35°C, поддерживая оптимальный микроклимат внутри шкафов.
Материалы и конструкции для экстремальных климатических условий
Стандартное промышленное оборудование рассчитано на эксплуатацию в помещении при +5…+40°C. Для наружной установки требуются специальные материалы, сохраняющие свойства при отрицательных температурах и не деградирующие под воздействием УФ-излучения.
Конструктивные решения для обеспечения климатической стойкости КТПН:
- Морозостойкая изоляция кабелей класса ХЛ. Поливинилхлорид с пластификаторами сохраняет гибкость при -50°C, не трескается при изгибе, тогда как обычная изоляция становится хрупкой при -20°C и разрушается.
- Северное исполнение трансформаторного масла. Депрессорные присадки снижают температуру застывания масла с -45°C до -60°C, обеспечивая конвекцию и охлаждение обмоток даже в сильный мороз.
- Термоизоляция корпуса 50-100 мм. Пенополиуретан или минеральная вата снижают теплопотери зимой в 5-7 раз и нагрев летом в 3-4 раза, стабилизируя внутреннюю температуру в диапазоне ±15°C от наружной.
- Антикоррозионное покрытие сталь 3-4 мм. Горячее цинкование + порошковая окраска создают защиту от коррозии 15-20 лет в условиях повышенной влажности и агрессивных промышленных газов.
- Уплотнители дверей класса IP54. Резиновые профили исключают попадание пыли, дождя, снега внутрь шкафов — критично для сохранения изоляционных характеристик при влажности 95-100%.
Интересный факт: специальные материалы для северного исполнения увеличивают стоимость КТПН на 8-12%, но продлевают межремонтный период с 5-7 до 10-12 лет, окупая затраты многократно.
Системы термостатирования и климат-контроля
Электронные компоненты реле защиты, контроллеров, измерительных приборов имеют рабочий диапазон -10…+55°C. При более низких температурах ЖК-дисплеи замерзают, электролитические конденсаторы теряют емкость, при более высоких — ускоряется старение полупроводников.
Технологии поддержания оптимальной температуры в шкафах КТПН:
- Термостатические обогреватели 500-1500 Вт. Включаются автоматически при снижении температуры ниже +5°C, поддерживают +10…+15°C в шкафах управления и релейной защиты — потребление 3-7 кВт·ч/сутки зимой.
- Вентиляторы принудительного охлаждения. Активируются при повышении температуры выше +35°C, создают воздухообмен 50-100 м³/час, снижая нагрев на 10-15°C по сравнению с естественной конвекцией.
- Теплоотражающая краска корпуса. Белый или светло-серый цвет с коэффициентом отражения 0,7-0,8 снижает солнечный нагрев на 15-20°C по сравнению с темными цветами.
- Датчики температуры в критических зонах. Контроль температуры обмоток трансформатора, шкафов управления, масла с передачей данных в систему мониторинга — предупреждение о перегреве за 30-60 минут до критического значения.
- Аварийное отключение при критических температурах. Если температура обмотки превышает +120°C или масла +95°C, автоматика отключает нагрузку, предотвращая разрушение изоляции и пожар.
По данным эксплуатации в условиях Крайнего Севера и Средней Азии, КТПН с активным термостатированием имеют аварийность в 4-5 раз ниже, чем подстанции без климат-контроля — 0,01-0,02 отказа/год против 0,05-0,08.
Экономика наружной установки против строительства здания
Традиционный подход требует строительства капитального здания подстанции с фундаментом, стенами, кровлей, вентиляцией, отоплением, что составляет 40-60% общей стоимости проекта. Наружная установка КТПН исключает эти затраты.
Сравнительная экономика наружной и внутренней установки подстанций:
- Стоимость здания 3-6 миллионов рублей. Для подстанции 1000 кВА требуется помещение 60-80 м² с фундаментом, кирпичными стенами, бетонной кровлей — КТПН устанавливается на бетонные блоки или щебеночную подушку стоимостью 200-400 тысяч.
- Срок строительства 6-12 месяцев против 3-5 дней. Здание требует проектирования, согласований, строительства при благоприятной погоде — КТПН монтируется автокраном за 1 день в любое время года.
- Площадь земельного участка 200-300 м² против 50-80 м². Здание требует подъездов, противопожарных разрывов, зеленых зон — компактная КТПН экономит дорогую городскую землю в 3-4 раза.
- Отсутствие эксплуатационных затрат на здание. Не нужно отапливать большое помещение зимой (50-100 тысяч рублей/год), ремонтировать кровлю, штукатурку, окна — экономия 3-5% годовых эксплуатационных расходов.
- Мобильность и возможность переноса. КТПН демонтируется и перевозится на новое место за 2-3 дня, здание подстанции — это капитальное строение с нулевой ликвидностью.
Любопытно, что полная стоимость владения КТПН за 25 лет на 35-45% ниже традиционной подстанции в здании при одинаковой мощности и надежности — экономия складывается из отсутствия затрат на строительство, обслуживание здания и быстрого ввода.
Комплектные трансформаторные подстанции наружной установки — это не компромиссное решение из-за невозможности строительства здания, а технологически и экономически оптимальный выбор для большинства применений. Современные материалы и системы климат-контроля обеспечивают надежность наружных подстанций на уровне или выше внутренних при значительно меньших затратах. За климатически адаптированными КТПН для любых регионов рекомендуется обращаться в электротехническую компанию KazElectroSnab в Казахстане (https://iicom.kz/).
