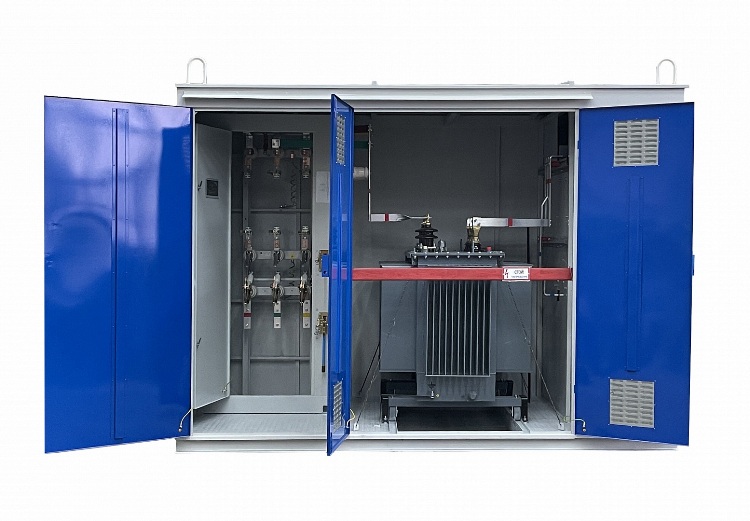

Рост парка электромобилей создаёт нагрузку на городскую распределительную сеть, к которой она проектировалась не была. Зарядные станции — особенно быстрые, мощностью от 50 до 350 кВт — требуют решений, отличных от стандартного подключения бытовых потребителей. Далее рассмотрим, какую роль трансформаторные подстанции городского типа КТПГ играют в построении зарядной инфраструктуры и что нужно учесть при проектировании таких объектов.
Почему зарядная инфраструктура предъявляет особые требования к подстанции
Быстрая зарядная станция — это не просто мощный потребитель. Это источник нелинейной нагрузки с резкими пиками и высоким содержанием гармоник, который влияет на качество электроэнергии во всём районе. Технические особенности нагрузки, которые определяют требования к трансформаторным подстанциям городского типа КТПГ:
- Высокая концентрация мощности на малой площади — парковка на 10–20 быстрых зарядных мест создаёт нагрузку 500–1500 кВт в радиусе 50–100 м; стандартная городская КТПГ мощностью 630–1000 кВА оказывается недостаточной и требует замены или установки дополнительного трансформатора.
- Нелинейная нагрузка с высоким содержанием гармоник — выпрямители зарядных станций генерируют гармонические токи 5-го, 7-го и более высоких порядков; трансформатор должен иметь группу соединения обмоток Dyn11 и расчётный коэффициент нагрева K-factor, учитывающий гармонический состав тока.
- Резкие изменения нагрузки — подключение и отключение автомобилей создаёт ступенчатые изменения тока нагрузки; регуляторы напряжения и устройства компенсации реактивной мощности снижают влияние этих скачков на напряжение в сети.
- Требования к надёжности питания — зарядный узел, обслуживающий транспортный хаб или логистический центр, функционирует круглосуточно; схема питания с двумя вводами и АВР исключает перерывы при плановом обслуживании одного из фидеров.
- Учёт перспективного увеличения нагрузки — мощность зарядной инфраструктуры удваивается по мере роста парка электромобилей; трансформатор выбирается с запасом по мощности 20–30%, а ячейки КРУ — с резервными позициями для подключения новых потребителей.
Технические решения КТПГ для узлов зарядной инфраструктуры
Городская подстанция для зарядного хаба отличается от типовой КТПГ жилого квартала как по силовой части, так и по составу вторичного оборудования. Решения, которые применяются при проектировании таких объектов:
- Трансформаторы с усиленной теплостойкостью обмоток — класс нагревостойкости F или H вместо стандартного B; при постоянной нагрузке с гармоническими составляющими перегрев обмоток при стандартном трансформаторе сокращает срок службы изоляции в 2–3 раза по закону Монтзингера.
- Активные фильтры гармоник в низковольтных ячейках — устройства подавляют нечётные гармоники до уровня ГОСТ 32144, защищая соседних потребителей от помех по напряжению; устанавливаются в секцию НН КТПГ или в шкаф автоматической компенсации реактивной мощности.
- Система управления нагрузкой (load management) — контроллер КТПГ взаимодействует с зарядными станциями по протоколу OCPP, динамически распределяя доступную мощность между подключёнными автомобилями и не допуская перегрузки трансформатора.
- Накопители энергии как буфер пиковой нагрузки — батарейный накопитель ёмкостью 200–500 кВт·ч сглаживает пики нагрузки при одновременном подключении нескольких автомобилей; стоимость нагрузочного пика по двухставочному тарифу снижается на 30–40%.
- Мониторинг технического состояния трансформатора в реальном времени — датчики температуры масла и обмоток, газовое реле и контроль парциального разряда позволяют управлять нагрузкой с учётом фактического теплового состояния оборудования, а не только по номинальным параметрам.
За проектированием и поставкой трансформаторных подстанций городского типа КТПГ для зарядной инфраструктуры обращайтесь к производителю электрооборудования KazElectroSnab (https://kes.kz/) — компания реализует индивидуальные технические решения с учётом требований сети и перспективного развития объекта.
