Поверка динамометрического ключа – это процедура подтверждения того, что инструмент развивает заданный крутящий момент с нормируемой погрешностью. Она нужна, когда точность затяжки влияет на безопасность, ресурс соединения и соответствие требованиям производства или сервиса https://calibronrmc.ru/category/verification/verification-mechanical/klyuchi-dinamometricheskie/.
В отличие от «примерной проверки на ощущение» или разовой калибровки по месту, поверка выполняется по установленной методике, с применением эталонных средств измерений и оформлением результатов. Это особенно важно для предприятий, где требуется прослеживаемость измерений и документальное подтверждение пригодности инструмента.
Как выполняется поверка: этапы и особенности
1) Подготовка инструмента
Перед измерениями ключ осматривают: проверяют целостность корпуса, трещотки, рукояти, шкалы и фиксаторов. Важно убедиться, что нет следов ударов, деформаций, коррозии и загрязнений, мешающих работе механизма.
Если ключ щелчкового типа, обычно выставляют минимальное значение и выполняют несколько «пробных» срабатываний без фиксации результата, чтобы стабилизировать механизм. Для электронных ключей контролируют питание, работоспособность датчиков и корректность индикации.
2) Настройка поверочного оборудования

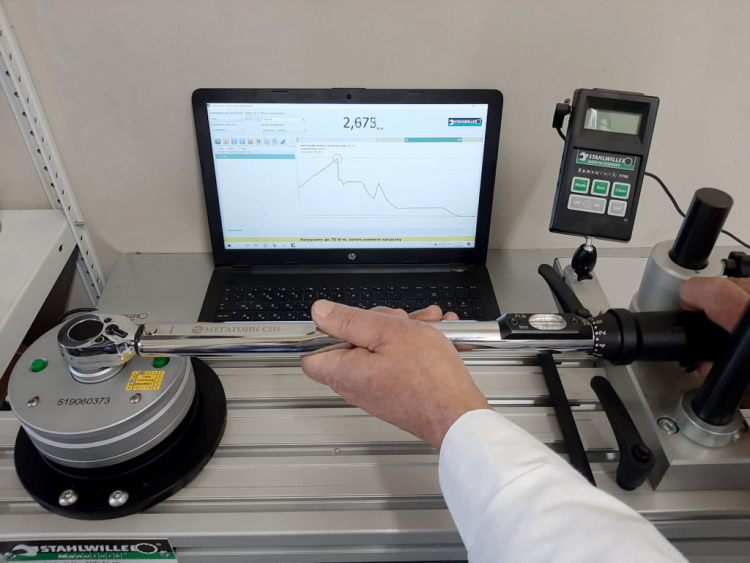

Поверка выполняется на стенде или с использованием эталонного датчика крутящего момента. Инструмент закрепляют так, чтобы исключить перекосы и боковые нагрузки, а плечо приложения силы соответствовало методике. Снимают показания при нескольких значениях момента в рабочем диапазоне.
Проверка проводится по точкам, выбранным в соответствии с методикой (часто применяются уровни около 20%, 60% и 100% от верхнего предела диапазона, но конкретные точки зависят от типа ключа и требований). Для каждого значения делают серию повторов, чтобы оценить повторяемость.
3) Проведение измерений и оценка погрешности
На каждой точке момент задают плавно, без рывков. Для щелчкового ключа фиксируют момент срабатывания; для индикаторного или электронного – сравнивают показания ключа с эталоном. Далее рассчитывают отклонение и сравнивают его с допускаемой погрешностью для данного типа и класса инструмента.
4) Оформление результатов
По итогам оформляют документы: фиксируют идентификацию ключа (модель, серийный номер, диапазон), условия и средства измерений, контрольные точки и результаты. По установленным правилам ставится отметка о годности или выдаётся заключение о несоответствии. При необходимости можно узнать больше о поверке на сайте.
Какие нормативы и допуски точности применяют при контроле момента
Точность динамометрического ключа при поверке/калибровке оценивают по отклонению фактически создаваемого момента от заданного, а также по повторяемости показаний. Нормативы задают единые правила: как проводить измерения, в каких точках диапазона контролировать инструмент и как оформлять результаты.
На практике ориентируются на требования стандартов к инструменту и методикам измерений, а итоговое решение принимают по допустимым пределам погрешности (в процентах от показания) и по условиям проведения контроля. Чем выше требуемая точность сборки, тем жестче допуски и тем важнее корректная процедура поверки.
Нормативная база и критерии приемки
Ключевые документы, которые чаще всего используют для контроля момента:
- ISO 6789 (серии 6789-1/6789-2) – требования к ручным динамометрическим инструментам и методам их проверки/калибровки (типовые точки контроля по диапазону, порядок нагружения, оценка погрешности).
- ГОСТ (национальные стандарты, гармонизированные или применяемые в организации) – требования к измерительному инструменту, испытаниям и оформлению результатов; в ряде отраслей действуют дополнительные отраслевые нормы.
- Внутренние регламенты предприятия (техпроцесс, карты контроля, требования заказчика) – могут ужесточать допуски по сравнению со стандартом или задавать иные точки контроля.
Какие допуски точности встречаются чаще всего (указываются как предельная относительная погрешность, % от показания):
- Для типовых щелчковых/предельных ключей: часто применяют диапазон допусков порядка ±4% в рабочей части шкалы (типично от 20% до 100% максимального момента), если иное не задано производителем/стандартом/заказчиком.
- Для электронных (индикаторных) ключей: нередко задают более жесткие требования, например ±1…±2%, в зависимости от класса и назначения.
- Для высокоточных решений и критичных соединений: допуски могут быть строже типовых (задаются регламентом или требованиями качества).
Что именно контролируют при поверке/калибровке:
- Погрешность: разница между заданным и измеренным моментом (обычно в процентах от показания).
- Повторяемость: разброс результатов при многократном приложении момента в одной точке.
- Точки контроля по диапазону: как минимум несколько значений в рабочей части шкалы (часто 20/60/100% от максимума, если применимо по стандарту и конструкции).
- Условия измерений: правильный привод (плавное нагружение), ориентация, использование переходников, длина рычага, температура – все это влияет на сопоставимость с нормативом.
Итог: при контроле момента ориентируются на требования ISO/ГОСТ и регламенты предприятия, а ключевыми критериями являются предельная погрешность и повторяемость в заданных точках диапазона. Для надежного результата важно проверять инструмент в рабочей части шкалы, соблюдать методику нагружения и фиксировать результаты так, чтобы их можно было однозначно сравнить с установленными допусками.
